局域网基础知识,何时用交叉线何时用直连线?

怎样制作直连网线?怎样用工具检测网线水晶头是否做好了?



局域网基础知识

HUB常见的有 4口 8口 16口 32口等。

TCP控制器和电脑设备上的网卡一样,通过网线接到HUB上,一个口接一台设备或者接下一级联HUB。设备或者电脑网卡到HUB的距离必须小于100米。(常规,如果网线质量不好还会缩短传输距离)

HUB可以多级级联。像树一样,形成一个网络体系。

TCP门禁控制器或者电脑网卡到HUB的网线采用直连方式(有些人叫直通方式)。微耕的控制器不支持交错线的对等网接线方式。所以这里只讲解直连网线的制作方法。



直连网线的制作方法:

制作工具与材料

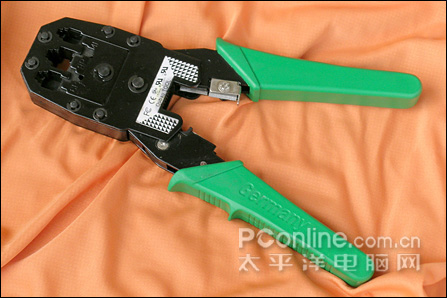

压线钳




压线钳目前市面上有好几种类型,而实际的功能以及操作都是大同小异,我们就以上图的一把为例,该工具上有三处不同的功能。

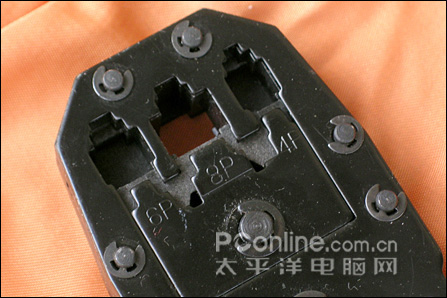

  在压线钳的最顶部的是压线槽,压线槽供提供了三种类型的线槽,分别为6P、8P以及4P,中间的8P槽是我们最常用到的RJ-45压线槽,而旁边的4P为RJ11电话线路压线槽。

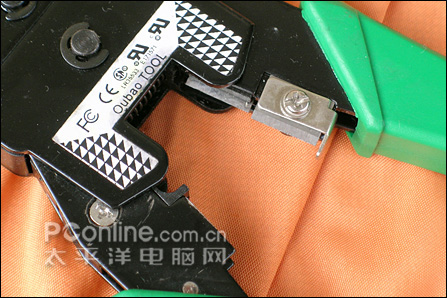

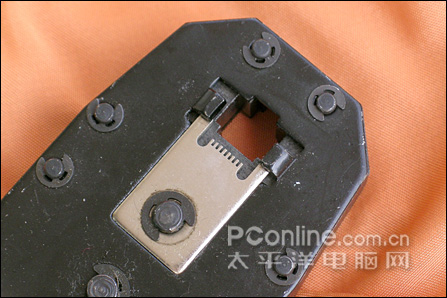

在压线钳8P压线槽的背面,我们可以看到呈齿状的模块,主要是用于把水晶头上的8个触点压稳在双绞线之上。

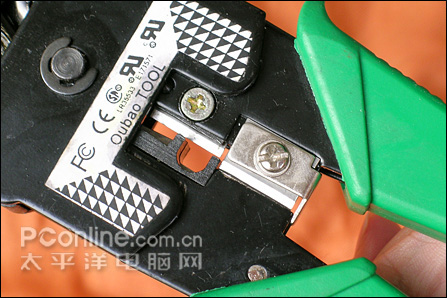

最前端是剥线口,刀片主要是起到切断线材

我们 局域网内组网所采用的网线,使用最为广泛的为双绞线(Twisted-Pair Cable;TP),双绞线是由不同颜色的4对8芯线组成,每两条按一定规则绞织在一起,成为一个芯线对。作为以太局域网最基本的连接、传输介质,人们对双绞网线的重视程度是不够的,总认为它无足轻重,其实做过 网络 的人都知道绝对不是这样的,相反它在一定程度上决定了整个 网络 性能。这一点其实我们很容易理解,一般来说越是基础的东西越是取着决定性的作用。它一般有屏蔽(Shielded Twicted-Pair STP)与非屏蔽(Unshielded Twisted-Pair UTP)双绞线之分,屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些,但价格也要贵些。


  双绞线按电气性能划分的话,可以划分为: 三类 、四类、五类、超五类、六类、七类双绞线等类型,数字越大,也就代表着级别越高、技术越先进、带宽也越宽,当然价格也越贵了。三类、四类线 目前 在市场上几乎没有了,如果有,也不是以三类或四类线出现,而是假以五类,甚至超五类线出售,这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线外面包有一层屏蔽用的金属膜,它的抗干扰性能好些,但应用的条件比较苛刻,不是用了屏蔽的双绞线,在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置,并且两端正确接地的情况下才起作用。所以,要求整个系统全部是屏蔽器件,包括电缆、插座、水晶头和配线架等,同时建筑物需要有良好的地线系统。事实上,在实际施工时,很难全部完美接地,从而使屏蔽层本身成为最大的干扰源,导致性能甚至远不如非屏蔽双绞线UTP。所以,除非有特殊需要,通常在综合布线系统中只采用非屏蔽双绞线。

双绞线价格低廉、连接可靠、维护简单,可提供高达1000Mbps的传输带宽,不仅可用于数据传输,而且还可以用于语音和多媒体传输。

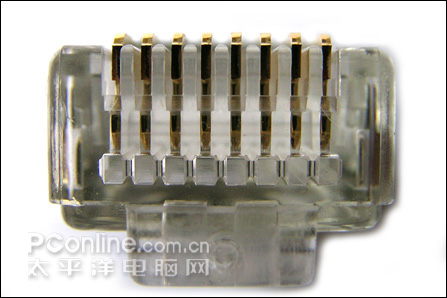

RJ-45接口没有被压线之前金属触点凸出在外

  RJ-45插头之所把它称之为“水晶头”,主要是因为它的外表晶莹透亮的原因而得名的。RJ-45接口是连接非屏蔽双绞线的连接器,为模块式插孔结构。如上图所示,RJ-45接口前端有8个凹槽,简称8P(Position),凹槽内的金属接点共有8个,简称8C(Contact),因而也有8P8C的别称。

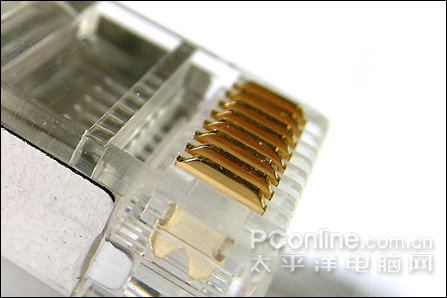

在市场上十分常见的二叉式RJ-45接口

  从侧面观察RJ-45接口,可以看到平行排列的金属片,一共有8片,每片金属片前端都有一个突出透明框的部分,从外表来看就是一个金属接点,按金属片的形状来划分,又有“二叉式RJ-45”以及“三叉式RJ-45”接口之分。二叉式的金属片只有两个侧刀,三叉式的金属片则有三个侧刀。金属片的前端有一小部分穿出RJ-45的塑料外壳,形成与RJ-45插槽接触的金属脚。在压接网线的过程中,金属片的侧刀必须刺入双绞线的线芯,并与线芯总的铜质导线内芯接触,以联通整个 网络 。一般地,叉数目越多,接触的面积也越大,导通的 效果 也越明显,因此三叉式的接口比二叉式接口更适合高速网络。

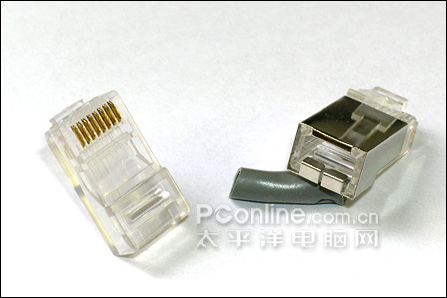

  水晶头也有几种档次之分,有带屏蔽的也有不带屏蔽的等等,一般地说质量比较好的价钱也就是5角左右,当然买一个两个的话价钱肯定不能便宜下来。在选购时应该尽量避免贪图便宜,否则水晶头的质量得不到保证。主要体现在它的接触探针是镀铜的,容易生锈,造成接触不良, 网络 不通。质量差的还有一点明显表现为塑料扣位不紧(通常是变形所致),也很容易造成接触不良,网络中断。水晶头虽小,但在网络的重要性一点都不能小看,在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。



双绞线制作全过程图解:




  第一步 : 我们 首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

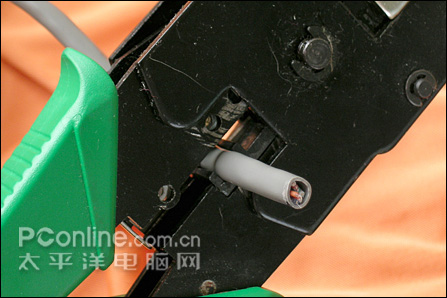

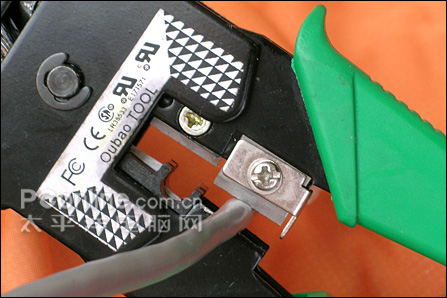

  第二步 :我们需要把双绞线的灰色保护层剥掉,可以利用到压线钳的剪线刀口将线头剪齐,再将线头放入剥线专用的刀口,稍微用力握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮。

  把一部分的保护胶皮去掉。在这个步骤中需要注意的是,压线钳挡位离剥线刀口长度通常恰好为水晶头长度,这样可以 有效 避免剥线过长或过短。若剥线过长看上去肯定不美观,另一方面因网线不能被水晶头卡住,容易松动;若剥线过短,则因有保护层塑料的存在,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,当然也会影响到了线路的质量。

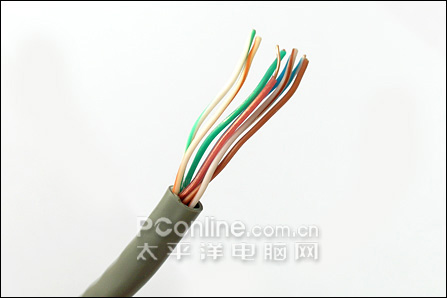

  剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。 每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线逐一解开、理顺、扯直,然后按照规定的线序排列整齐。

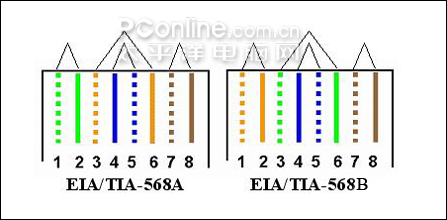

  说到这里,笔者要说明一下的接线标准,其中双绞线的制作方式有两种国际标准,分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种,分别为直通线缆以及交叉线缆。简单地说,直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法,而交叉线缆则是水晶头一端采用T586A的标准制作,而另一端则采用T568B标准制作,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2。

门禁控制器和电脑局域网都是采用直通接线方式。

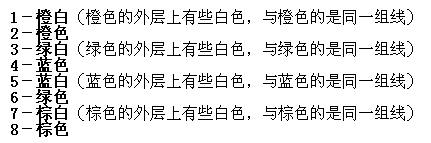

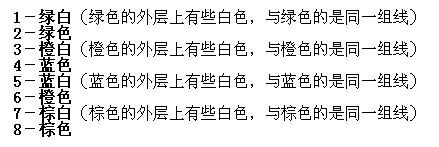

T568A标准描述的线序从左到右依次为:

T568B标准描述的线序从左到右依次为:

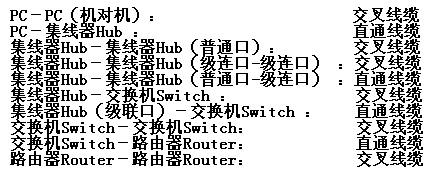

  而在什么情况该做成直通线缆,而交叉线缆又该用在什么场合呢?接下来,笔者为大家简单列举一下。

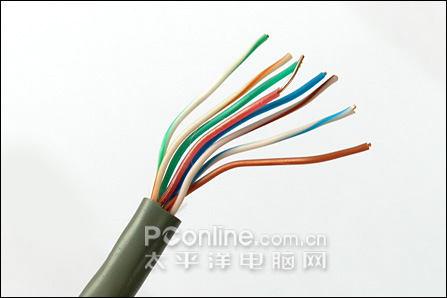

 第三步 : 我们 需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺,排列的时候应该注意尽量避免线路的缠绕和重叠。

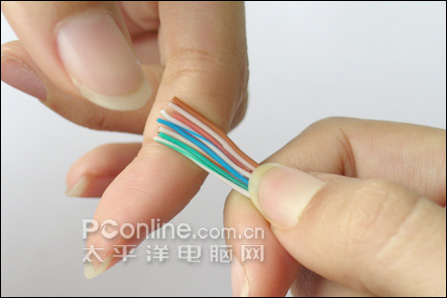

  把线缆依次排列并理顺之后,由于线缆之前是相互缠绕着的,因此线缆会有一定的弯曲,因此我们应该把线缆尽量扯直并尽量保持线缆平扁。

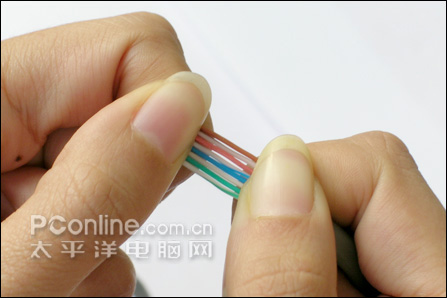

  把线缆扯直的方法也十分简单,利用双手抓着线缆然后向两个相反方向用力,并上下扯一下即可。

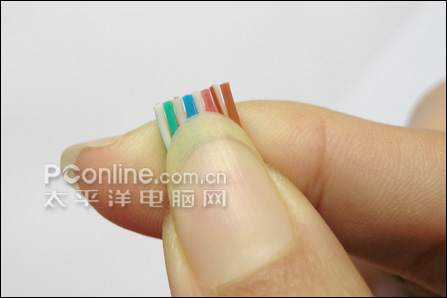

  第四步 :我们把线缆依次排列好并理顺压直之后,应该细心检查一遍,之后利压线钳的剪线刀口把线缆顶部裁剪整齐,需要注意的是裁剪的时候应该是水平方向插入,否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话,可以在这里将过长的细线剪短,保留的去掉外层保护层的部分约为15mm左右,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。



裁剪之后,大家应该尽量把线缆按紧,并且应该避免大幅度的移动或者弯曲网线,否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。

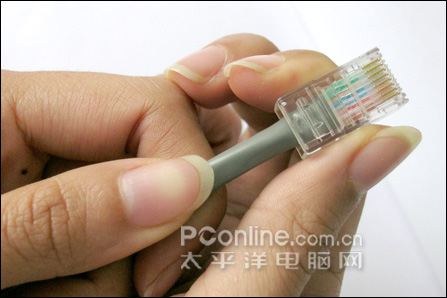

  第五步 : 我们 需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己。此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。

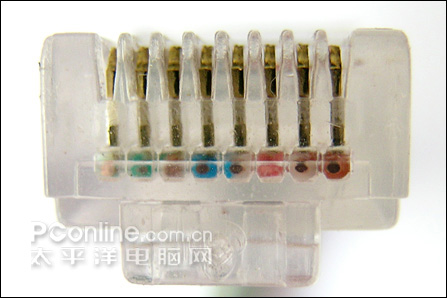

  在最后一部的压线之前,我们可以从水晶头的顶部检查,看看是否每一组线缆都紧紧地顶在水晶头的末端。

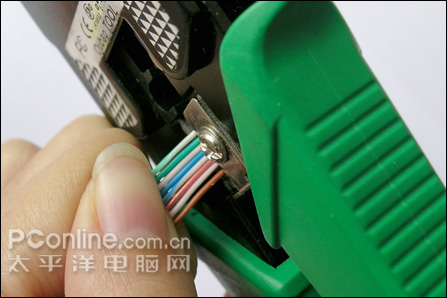

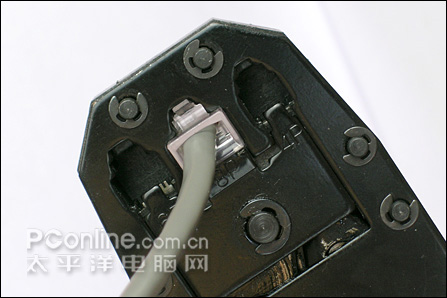

  第六步 :当然就是压线了,确认无误之后就可以把水晶头插入压线钳的8P槽内压线了,把水晶头插入后,用力握紧线钳,若力气不够的话,可以使用双手一起压,这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内,受力之后听到轻微的“啪”一声即可。

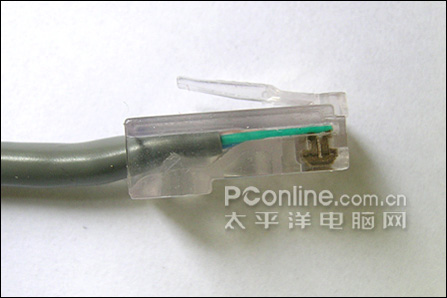

  如上图所示,压线之后水晶头凸出在外面的针脚全部压入水晶并头内,而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。

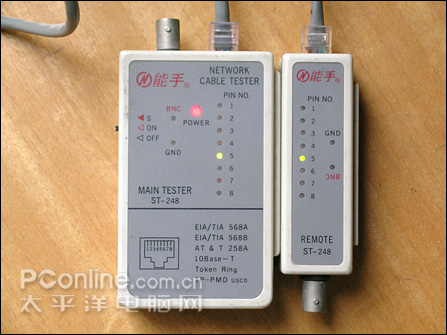

网线测试仪的应用

  先来简单地介绍一下测试仪上的几个接口,这个测试仪可以提供对同轴电缆的BNC接口网线以及RJ-45接口的网线进行测试。 我们 把在RJ-45两端的接口插入测试仪的两个接口之后,打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。若测试的线缆为直通线缆的话,在测试仪上的8个指示灯应该依次为绿色闪过,证明了网线制作成功,可以顺利的完成数据的发送与接收。若测试的线缆为交叉线缆的话,其中一侧同样是依次由1~8闪动绿灯,而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯。 若出现任何一个灯为红灯或黄灯,都证明存在断路或者接触不良现象,此时最好先对两端水晶头再用网线钳压一次,再测,如果故障依旧,再检查一下两端芯线的排列顺序是否一样,如果不一样,随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样,但测试仪在重夺后仍显示红色灯或黄色灯,则表明其中肯定存在对应芯线接触不好。此时没办法了,只好先剪掉一端按另一端芯线顺序重做一个水晶头了,再测,如果故障消失,则不必重做另一端水晶头,否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。
