继电器的工作原理

一、继电器的工作原理和特性

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

1 、电磁继电器的工作原理和特性

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

2 、固态继电器（SSR）的工作原理和特性

固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多 .

我再讲得通俗一点：市面上普遍使用的是电磁继电器居多，所以我重点讲讲这个。

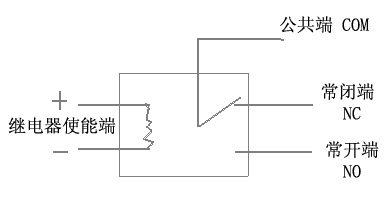

原理：

继电器使能端不加电前，COM和NC是导通的。
继电器使能端加电后，COM和NC断开，COM和NO导通。

使能端该加多少的电压，就是我们通常说的继电器是多少伏的。例如 12VDC 的继电器指的是继电器使能端加12V 直流电，继电器动作。
继电器 COM和NO（NC）能负载多大电压和电流，请参考不同继电器的说明书和印刷示意标志。

注意：

本图不代表继电器的管脚顺序示意，每个继电器的管脚顺序请参照继电器的说明书和印刷在继电器上的相应的示意图。
该图是示意单刀单掷的继电器，所谓单刀双掷继电器就是说带两套 COM NC NO ，共八个管脚。
