怎样延长串口连接线的长度？最长可以延长多长？

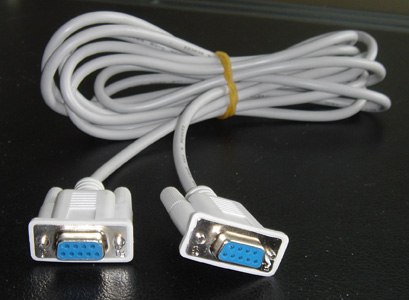

串口连接线（如上图），微耕公司一般标配3米，一般不建议客户自己延长，除非某些特殊场合，单台控制器的门禁系统，控制器无法置放在电脑附近，此时可以通过延长串口连接线的方法来解决。
延长线最远不能超过13米，超过13米有可能有时会通讯不稳定，尽量避开强电等干扰源走线。
串口连接线内有9条线，起作用的只有其中 2 3 5 号 三根线，延长这三根就可以了。这三根线是哪三根请参考下图的图示标示。
串口连接线越短，通讯质量越好。不要盲目延长。
微耕标配的串口连接线，两头的端子均为母头（9针插头上带针的俗称公头，带针孔的俗称母头）。如果你仔细观察，端子上也有很小的数字做标示。第一个母头的 2 3 5 号，分别连接着 另一母头 的 3 2 5 号 （请注意 2 和 3 是交错的。所以，延长完毕，你可以用万用表检测一下，一个母头的2 是否 连接的是另一个母头的3）

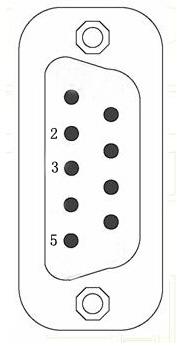

母头 接线端子排序图
一般只用 2 3 5 号三根线。
2 RxD Receive Data ，Input
3 TxD Transmit Data ，Output
5 GND Ground
