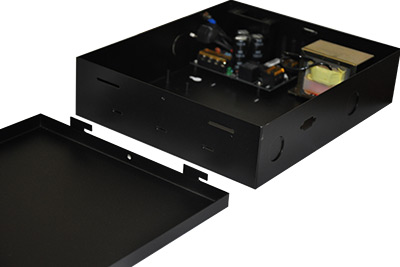

微耕门禁控制器 专业级机箱电源



型号：DY12
品牌：微耕
适用：WGACCESS 和 Adroitor 门禁控制器

机箱尺寸： 273mm * 228mm * 65mm
功率：30－60W

机箱颜色：黑色
电源板颜色：黑色

输出电压：12VDC （11－14V可微调）
额定电流：3A

可外接蓄电池规格：7AH 12VDC
蓄电池耗尽保护电压：9V



大功率设计 停电续航设计 无纹波抗干扰线性电源设计
采用大功率变压器，科学设计提高其利用效率，可满足2-4个读卡器、1台控制器、4把电插锁或者3把280公斤力的磁力锁同时正常工作。 可外接7AH12VDC蓄电池（选购件），停电后自动切换为电池供电。一个标准电池可满足一把电插锁 一台读卡器 一台控制器停电后继续工作3－5小时。 线性电源虽然比较传统，波形质量好，无高频纹波干扰，电源质量干净，相对开关电源更适合用于长时间运作的门禁系统。

可微调电压的方便远程布线的设计 电池耗尽保护设计 防短路设计
布线距离较远时，线上是有压降的，如果降到一定的幅度，读卡器会无法正常启动运行，或者带不动电锁，或者电锁无力。该设计输出电压为 12VDC，可以在11-14V之间局部微调，使得即使有压降，也能保证读卡器和电锁在正常电压范围内使用。 充电电池如果将电力放尽会损坏甚至报废充电电池。如果不带耗尽保护，系统也会会产生一个临界状态，使得整个系统有些设备还可以运行，有些设备因为电力不足而失灵，例如：刷卡无效，电锁锁死，会将使用者锁在屋内，直到电源用完或者来电。耗尽保护设计可以智能判断在电池快要用完又没有用完时及时切断所有设备的供电，并保护电池。 施工人员违规带电接线，或者错误接线，有可能引起短路，损坏设备或者电路。该设计装配了可灵活更换保险丝的保险盒及保护电路，保险丝采用普通小卖店都方便购买的通用型保险丝，保护电路以防短路损坏，并且方便更换保险丝，保险丝烧断后，有指示灯提醒用户检查短路和更换保险丝。

全金属机箱设计 交流电安全绝缘设计 接地设计
虽然采用全金属设计机箱相对塑料机箱成本偏高，重量偏重，外观并不华丽，但是金属机箱优秀的抗干扰性、对外部干扰的优秀的屏蔽能力证明金属机箱是门禁系统长时间稳定运行的最佳选择。全金属机箱同时也便于散热，减少静电干扰和伤害。 机箱内所有和交流电相关节点均采用了优质热缩管进行了绝缘处理，确保不会漏电伤人。 机箱内设计了和交流电地线的牢固的接地点，有助于万一出现漏电时电流可以通过地线走掉，同时也可以释放雷击电流、静电电流和浪涌电流。

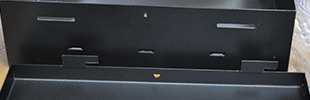

箱盖可拆卸安装 可扣装 边侧散热排风设计 顶部交流电插座防止松动
箱盖可以拆卸，一方面可以消除开合的机箱盖对接线的阻碍和不便，也可以保护机箱盖的外观不会在接线时划伤。机箱也可以直接扣装，在两边下螺钉固定，方便安装空间狭小的施工布线场合使用。 机箱边侧靠近电源散热片和变压器等发热部位设计有散热排风对流口，方便电源散热，使得设备可以长时间不间断高温环境下运行。 交流电插座设计在顶部，利用重力原理不容易松动。电源插座采用和计算机电源通用插座，方便购买和使用。

空间充裕的紧凑型设计 有安装绑线的固定位置 标准管线口防尘设计
整个机箱采用紧凑型设计，体积不大，但是即使是四门控制器也装得下，便于安装在天花等狭窄的安装环境里，同时也预留足够的空间便于接线，和拔插接线端子。 机箱底部和侧面均预设了安装扎带捆绑电线的位置，使得线路整齐规范、整齐、安全、明了。 上下都有标准的对接6分的PVC管的孔位。并且做了防尘设计，需要用哪个孔位就撬开哪个孔位，其他孔位不会漏灰进来。

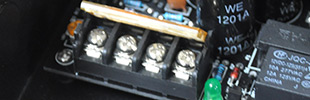

大型接线端子设计 读卡器控制器和电锁电源线分开接线设计 接线标示大字体设计
采用大型接线端子，虽然看起来不好看，但是很实用，因为一个端子上可能要接多条电线，以备多门控制器的电锁取电用。 读卡器和控制器电流比较小且稳定，而电锁供电电流比较大，且变化频繁，变化的幅度大，出于稳定性的考虑，最好两者分开接线更有利于系统稳定，而且接线更加牢固不容易松动。 接线丝印标示字体做了加大加粗处理，虽然不好看，但是对于在昏暗环境安装布线的工程师来说，显得更加实用和贴心。
